Специальное исполнение конвекторов

Специальное исполнение

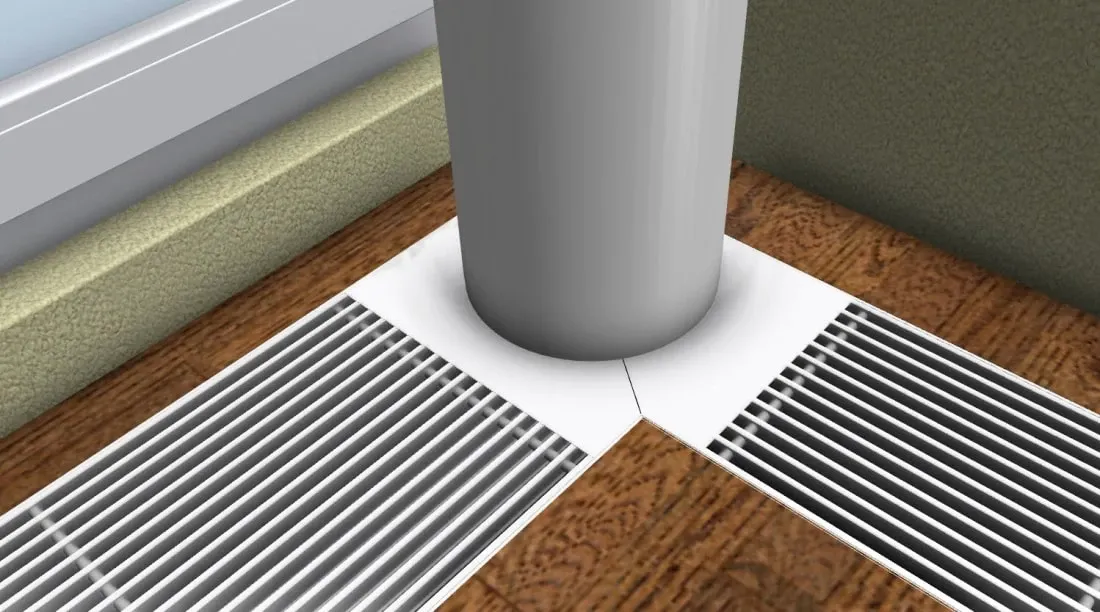

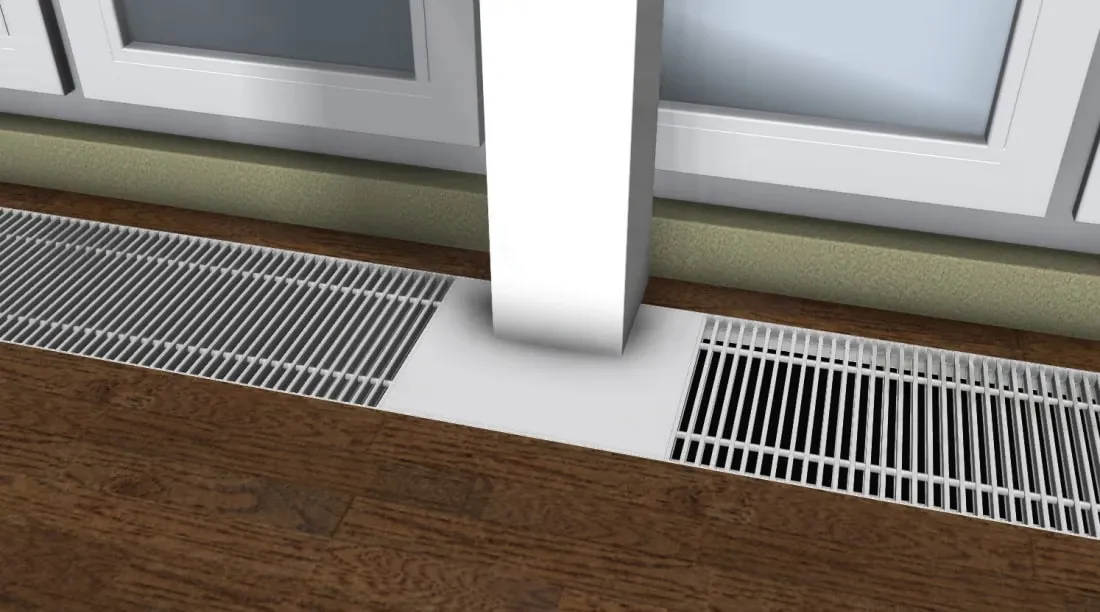

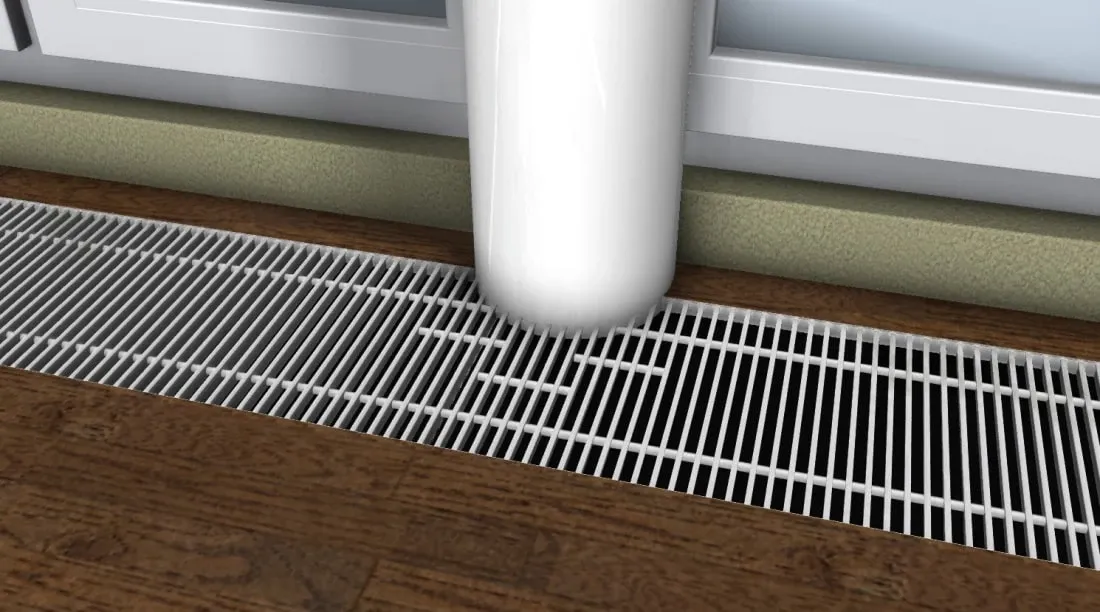

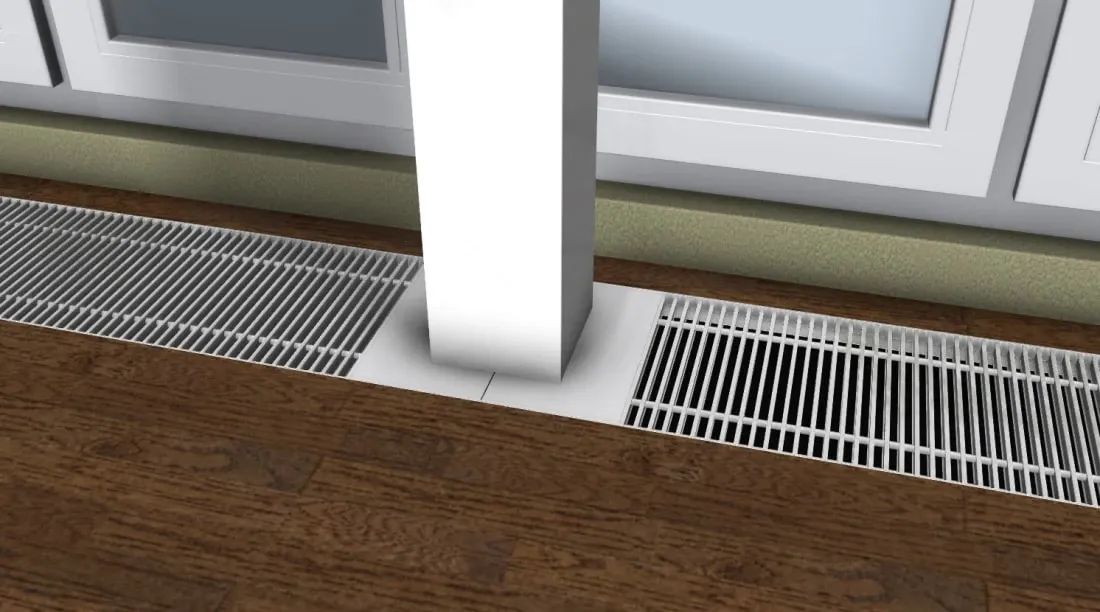

С выемками под колонны;

Угловое исполнение;

Радиусное исполнение;

Прямое соединение более 3 метров;

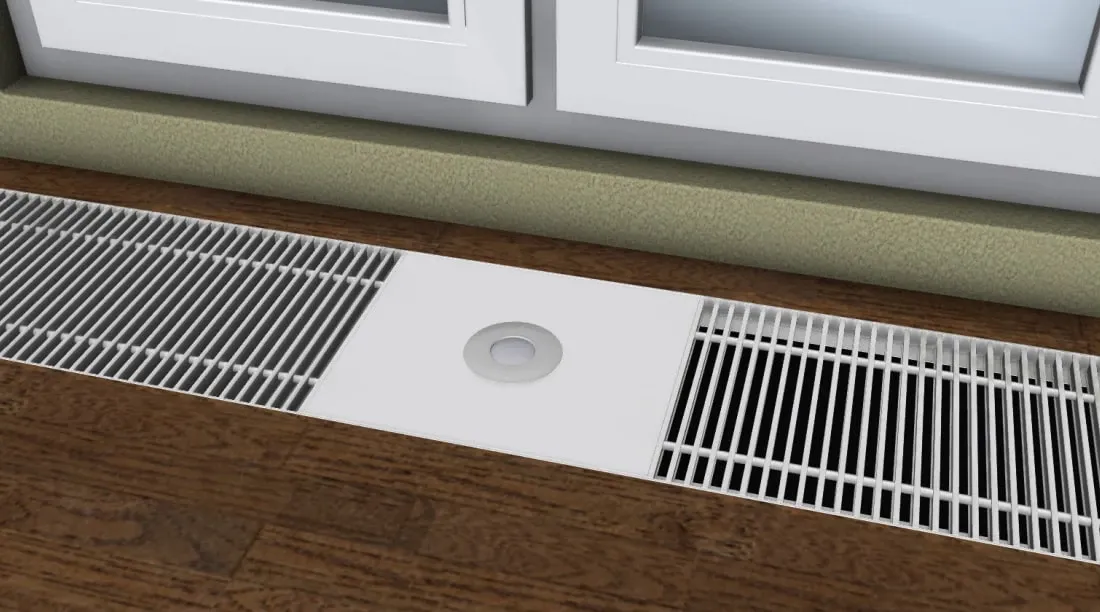

Приточная вентиляция.

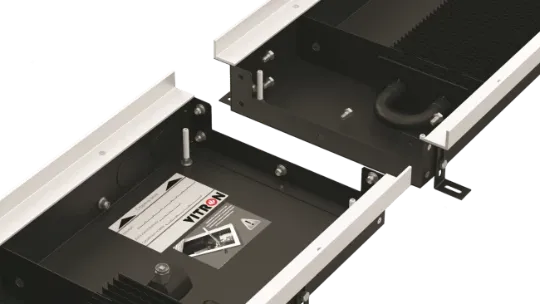

Прямое соединение конвекторов

Конвекторы длиной более 3000 мм могут поставляться отдельными частями. Соединение частей корпуса конвектора в единую конструкцию осуществляется через специальное соединение. Данное соединение позволяет собрать конвектор любой длины, которое представляет собой фланцы в виде двух пластин установленные в торцах корпуса, которые стягиваются между собой болтами, что обеспечивает высокую жесткость конструкции.
Прямое соединение делается без наценки

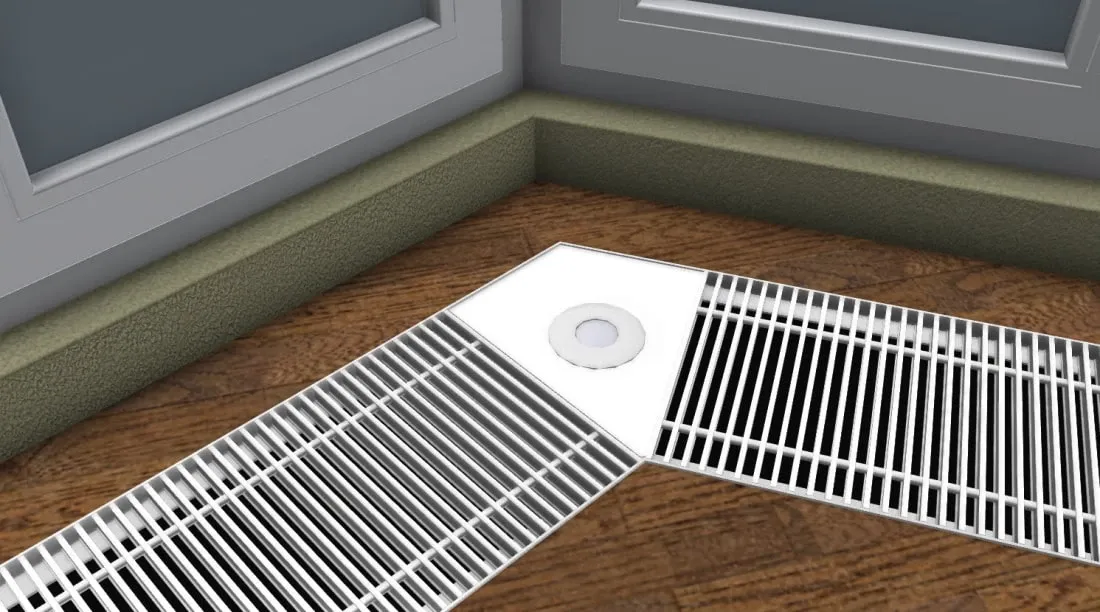

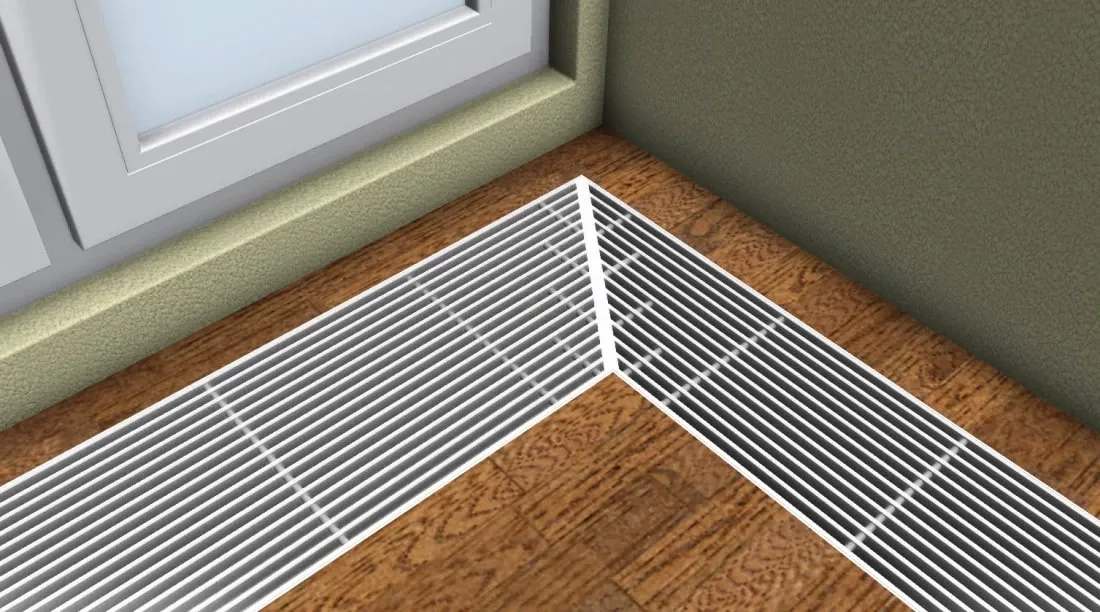

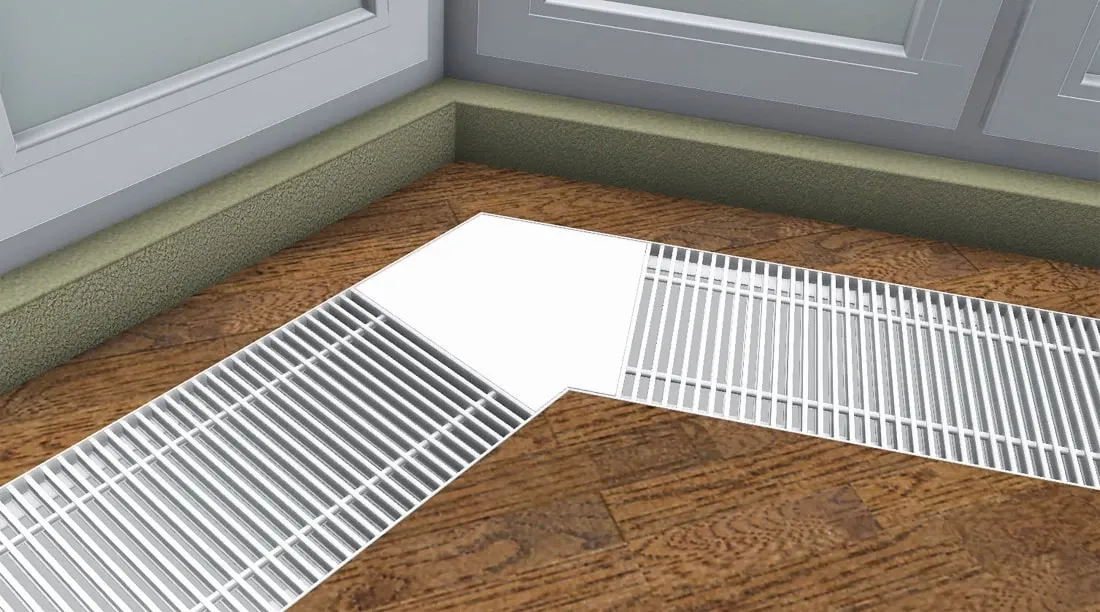

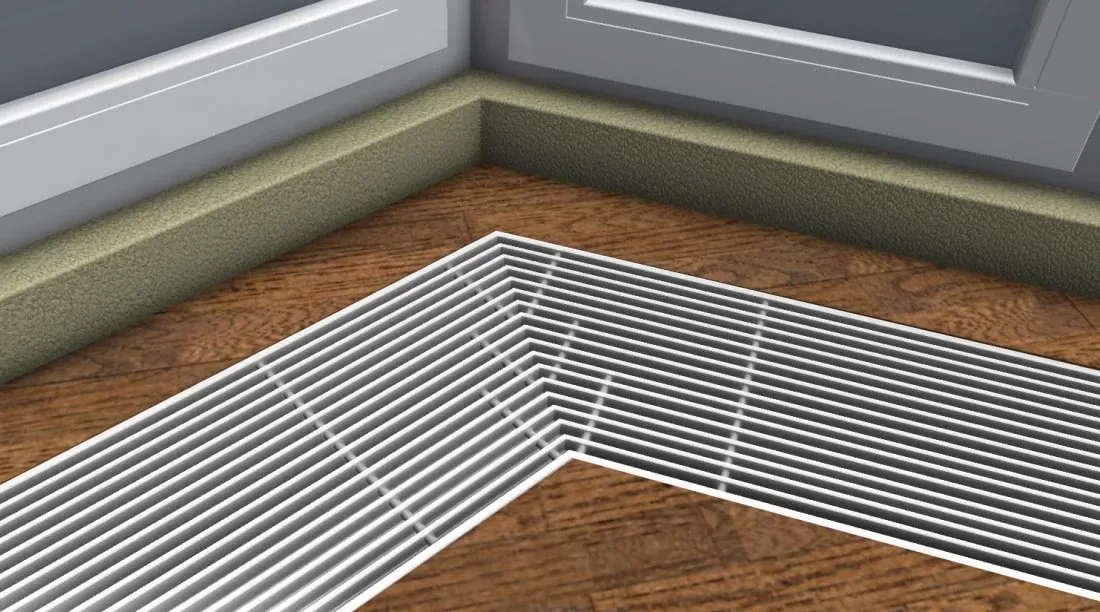

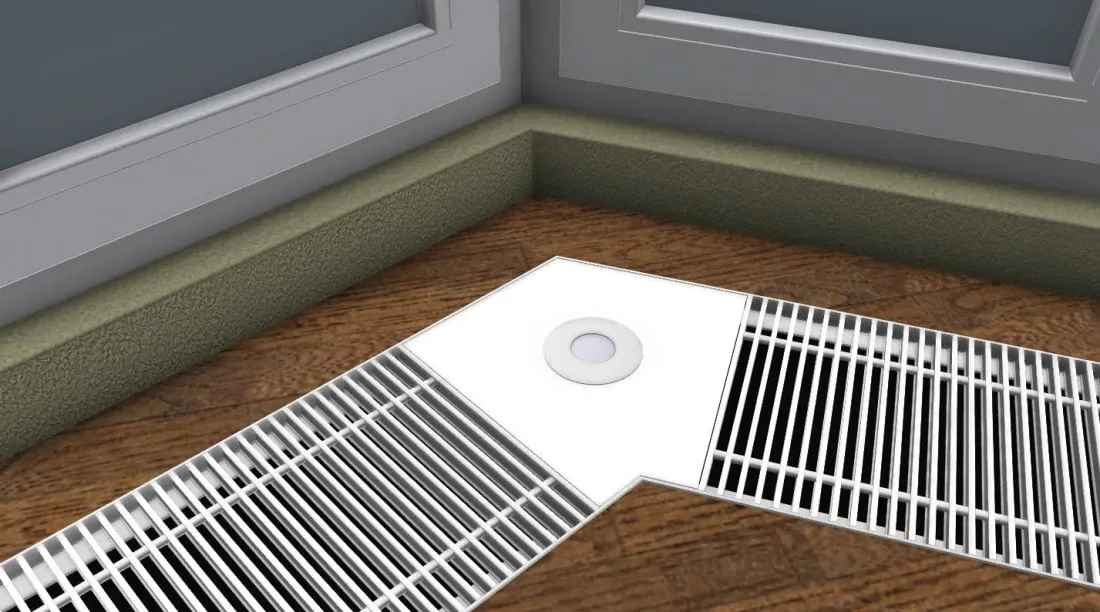

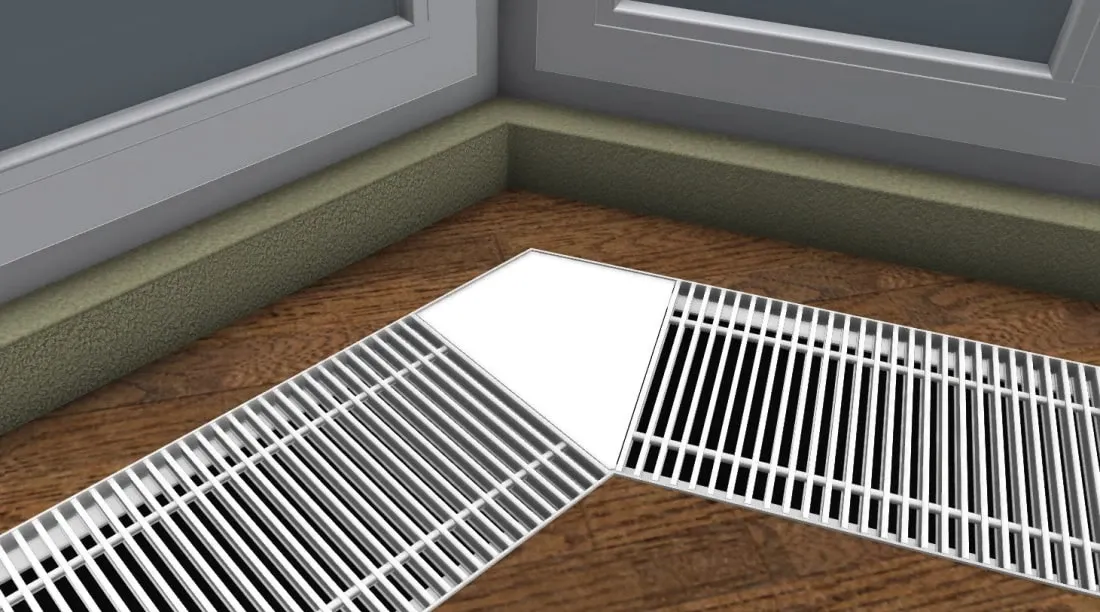

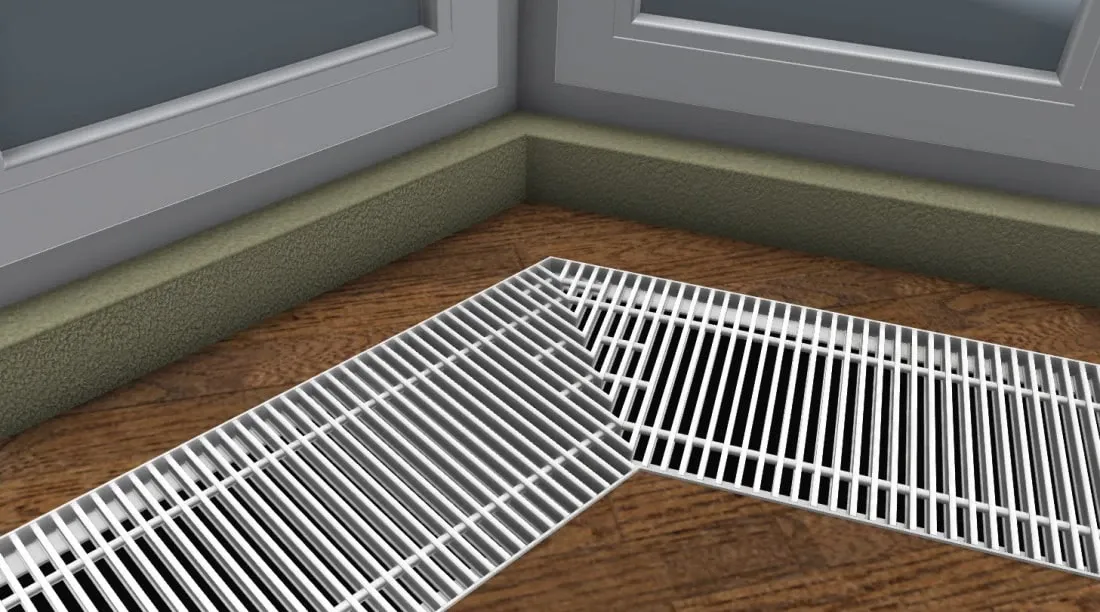

Угловое соединение конвекторов

Угловое соединение VITRON. Представляет собой две торцевые пластины корпуса, которые стягиваются болтами, тем самым обеспечивается высокая жёсткость соединения. Минимальный острый угол соединения 70°.

Декоративная решётка опирается на фланцы пластин.

Угловое соединение конвекторов

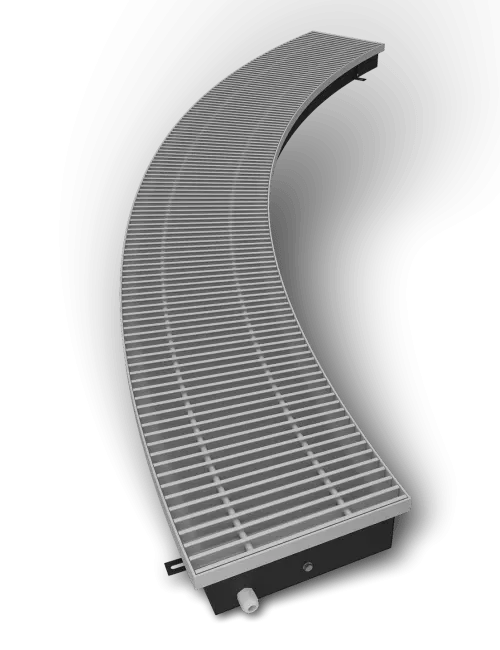

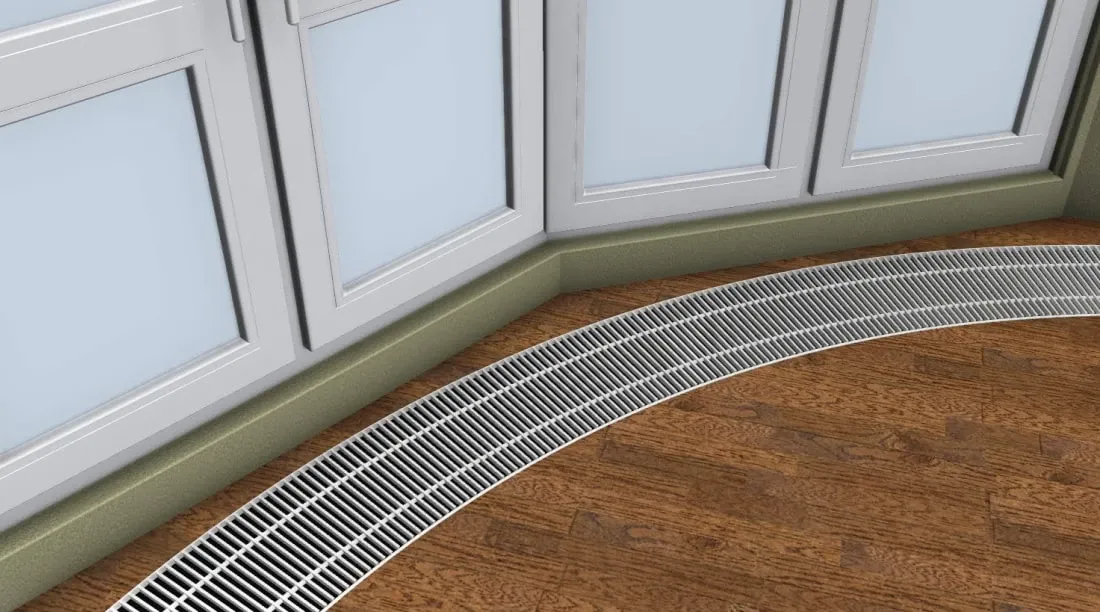

Радиусное исполнение конвекторов
Минимальный радиус 800 мм. Длина одного цельного сегмента радиусного конвектора 3000 мм.

Для достижения необходимой длины более 3000 мм. конвектор собирается из отдельных сегментов.

Угловое соединение конвекторов

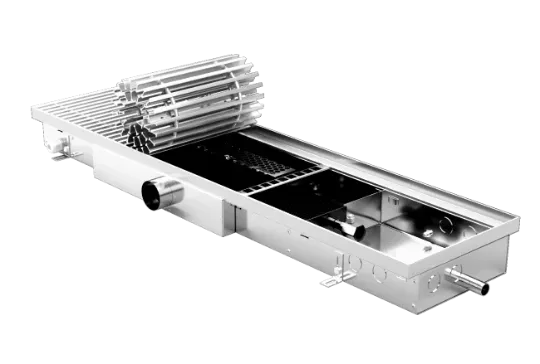

Исполнение под приточную вентиляцию и под отвод конденсата
Исполнение под отвод конденсата рекомендуется изготавливать только с коробом из нержавеющей стали
Минимальная высота конвектора - 80 мм.

Угловое соединение конвекторов

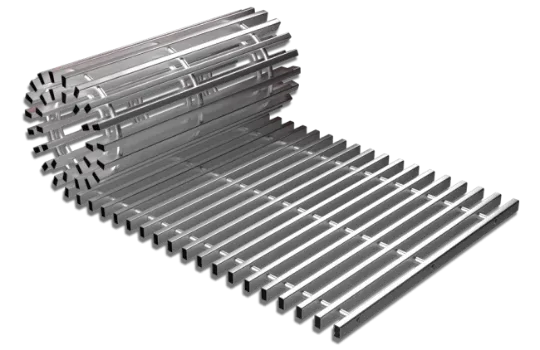

Решетка из нержавейки не изготавливается в спец. исполнениях (угловые, со срезами, с вырезами)
